Переключатели мгновенного действия двухполюсные ПТ2 и трехполюсные ПТ3 для коммутации электрических цепей в радиоэлектронной аппаратуре, технические характеристики, параметры, описание



Переключатели мгновенного действия двухполюсные ПТ2 и трехполюсные ПТ3 для коммутации электрических цепей в радиоэлектронной аппаратуре, технические характеристики, параметры, описание



▼ Переключатели мгновенного действия двухполюсные ПТ2-10В, ПТ2-20В, ПТ2-30В, ПТ2-40В и трехполюсные ПТ3-10В, ПТ3-20В, ПТ3-30В, ПТ3-40В предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Изготавливаются во всеклиматическом исполнении, являются изделиями ручного управления и предназначены для объемного монтажа.

При необходимости комплектуются протектором.

Переключатели мгновенного действия двухполюсные ПТ2-10В, ПТ2-20В, ПТ2-30В, ПТ2-40В

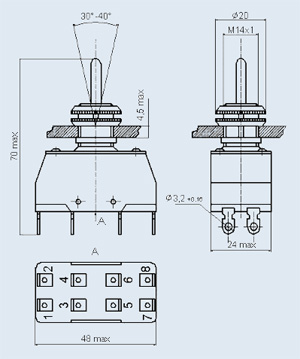

Рис.1 Габаритные и установочные размеры ПТ2-10В, ПТ2-20В, ПТ2-30В, ПТ2-40В

Переключатели мгновенного действия трехполюсные ПТ3-10В, ПТ3-20В, ПТ3-30В, ПТ3-40В

Рис.2 Габаритные и установочные размеры ПТ3-10В, ПТ3-20В, ПТ3-30В, ПТ3-40В

Конструктивные исполнения:

Конструктивные исполнения тумблеров ПТ2, ПТ3


Технические характеристики:

■ Масса, г, не более .......... 70

■ Сопротивление контакта, Ом, не более .......... 0,02

■ Электрическая прочность изоляции, В эфф .......... 1500

■ Сопротивление изоляции, МОм, не менее .......... 1000

■ Усилие переключения, Н:

     - для приемки «1» .......... от 4,9 до 39,2

     - для приемки «5» .......... от 5,88 до 34,34

■ Повышенная рабочая температура , ºС .......... 100

■ Пониженная рабочая температура , ºС .......... минус 60

■ Повышенная относительная влажность, при 35ºС, % .......... 98

■ Гарантийная наработка, ч…10000

■ Гарантийный срок с даты изготовления, лет:

     - для приемки «1» .......... 12

     - для приемки «5» .......... 15

■ Условные обозначения при заказе:

     - для изделий с приемкой «1»: «Тумблер ПТ2-10 В АГ0.360.202 ТУ»

     - для изделий с приемкой «5»: «Тумблер ПТ3-40 В УС0.360.054 ТУ с протектором».



Технические параметры ПТ2-10В, ПТ2-20В, ПТ2-30В, ПТ2-40В, ПТ3-10В, ПТ3-20В, ПТ3-30В, ПТ3-40В
